Dane techniczne:

• Max. przepływ cieczy chłodzącej: 10L/min
• Pojemność zbiornika chłodnicy: 4 L
• Stopień ochrony: IP 23
• Waga urządzenia / zestawu: 15 / 63 kg
• Wymiary gabarytowe dł x szer x wys: 1130x560x550 mm
• Wymiary opakowania chłodnicy dł x szer x wys: 660x210x360 mm
• Wymiary opakowania urządzenia dł x szer x wys: 740x280x460 mm
• Wymiary opakowania wózka dł x szer x wys: 1210x510x320 mm

PARAMETRY TECHNICZNE:

• Balans AC: (-5) - 5
• Czas narastania prądu (s): 0 - 10 s
• Czas opadania prądu (s): 0 - 10 s
• Częstotliwość AC: 50 - 250 Hz
• Częstotliwość pulsu Hz: 0,5 - 999 Hz
• Długość pulsu (%): 5 - 95 %
• Gaz po (s): 0 - 10 s
• Gaz przed (s): 0,1 - 2s
• Moc: 8 kW
• Napięcie stanu jałowego: 70 V
• Prąd bazy w pulsie: 5 - 200 A
• Prąd końcowy: 5 - 200 A
• Prąd maksymalny: 200 A
• Prąd przy pracy 100%: 155 A
• Prąd startowy: 5 - 200 A
• Średnica elektrody spawalniczej: 1,6 - 4,0 mm
• Zakres regulacji prądu spawania: 5 - 200 A

PARAMETRY ZASILANIA:

• Zabezpieczenie sieci zasilającej: C25A
• Znamionowe napięcie zasilania: 230 V; 50Hz (1ph)

OPIS URZĄDZENIA:

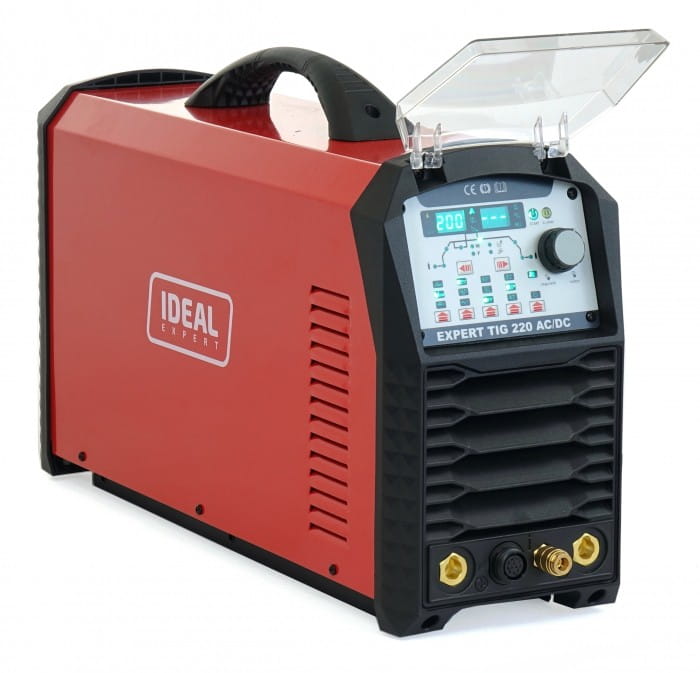

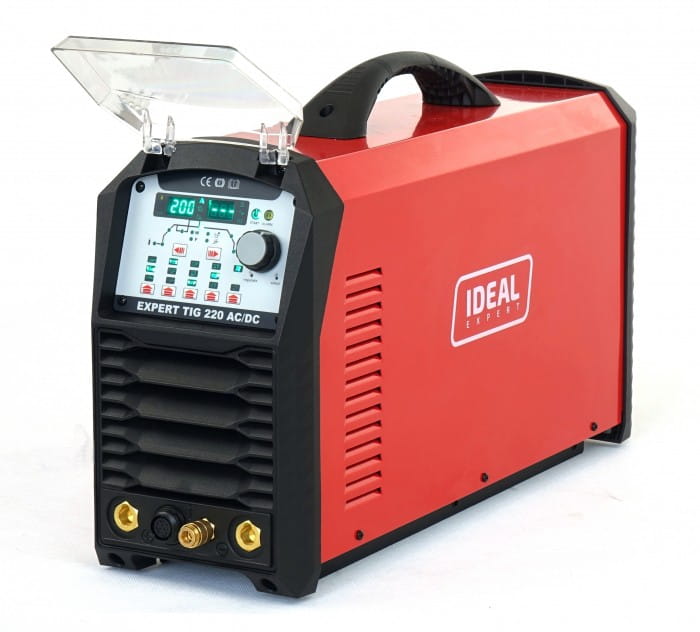

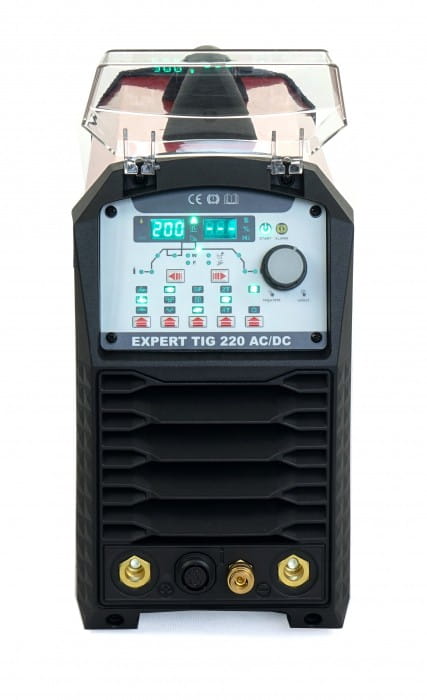

EXPERT TIG 220 AC/DC PULSE W jest przenośnym źródłem prądu, wykonanym w technologii IGBT, przeznaczonym do spawania metodą TIG i TIG PULS prądem zmiennym (AC), stałym (DC), oraz metodą MMA elektrodą otuloną prądem stałym (DC).  Niewielkie rozmiary i waga sprawiają, że urządzenie doskonale sprawdza się zarówno w pracach warsztatowych jak i podczas prac terenowych.

PARAMETRY TECHNICZNE:

Urządzenie posiada tryby spawania: TIG DC, TIG DC PULS, TIG AC, TIG AC PULS, MMA AC, MMA DC.

Funkcja TIG DC i TIG DC PULS stosowana jest do spawania stali nierdzewnej, stali węglowych i niskostopowych, miedzi oraz tytanu.

Funkcja TIG AC i TIG AC PULS: umożliwia spawanie aluminium i jego stopów oraz mosiądzu.

Funkcja TIG 2-LEVEL: regulacja prądu "2-level" umożliwia przełączanie pomiędzy wyższym i niższym poziomem prądu poprzez kolejne naciśnięcia przycisku w uchwycie spawalniczym.

Funkcja TIG PUNKTOWE: umożliwia sczepianie cienkich materiałów.

Dzięki regulacji parametrów spawania pulsacyjnego TIG PULS mamy wpływ na kształt spoiny i skupienie łuku. Spawanie pulsacyjne pozwala również zmniejszyć ilość ciepła dostarczanego do materiału i ma zastosowanie podczas spawania cienkich materiałów.

Zajarzenie łuku następuje w trybie z bezdotykowym (HF) lub dotykowym (LIFT). Funkcja LIFT stosowana jest w podczas spawania w środowisku o wysokim ryzyku wpływu zakłóceń elektromagnetycznych na otoczenie.

Zarówno przy zapłonie bezdotykowym HF jak i dotykowym LIFT mamy możliwość wyboru funkcji przycisku w uchwycie TIG pomiędzy pracą w trybie 2-takt lub 4-takt (blokada przycisku do długich spoin).

Urządzenie posiada chłodnicę co zdecydowanie zwiększa jego wydajność oraz zabezpiecza przed przegrzaniem się uchwytu.

Szybkozłącze podłączenia gazu do uchwytu spawalniczego umożliwia natychmiastowe podłączenie i odłączenie uchwytu spawalniczego bez użycia narzędzi.

Urządzenie wyposażone jest w zabezpieczenie przeciw przeciążeniu, co zwiększa jego niezawodność.

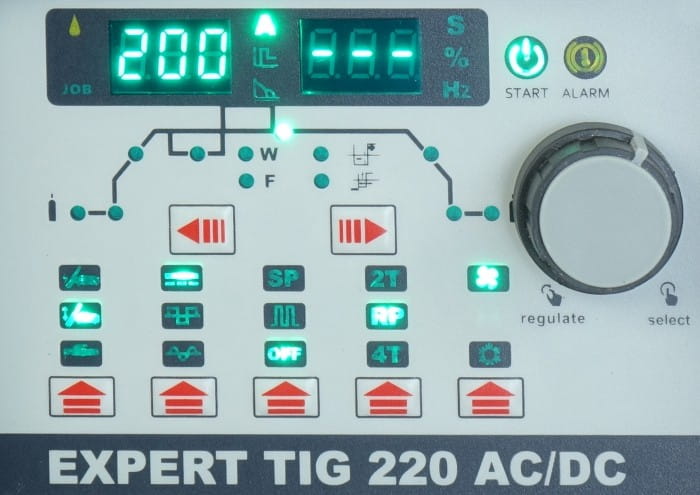

Czytelny i prosty w obsłudze cyfrowy panel sterowania umożliwia dokładną regulację urządzenia, zapewnia stabilne parametry i wysoką jakość spawania.

Urządzenie posiada 9 miejsc zapisów programów spawania użytkownika.

Wyświetlacze cyfrowe ułatwiają regulację parametrów spawarki:

• początkowy wypływ gazu osłonowego
• prąd początkowy
• czas narastania prądu
• prąd spawania
• prąd bazy
• czas opadania prądu
• prąd końcowy
• końcowy wypływ gazu osłonowego
• długość pulsu
• częstotliwość pulsu
• balas AC
• częstotliwość AC
• wartość HOT START
• wartość ARC FORCE

Z panelu sterowania mamy możliwość wyboru przebiegu krzywej napięcia AC :

• TIG AC – przebieg napięcia prostokątny
• TIG AC – przebieg napięcia sinusoidalny

Zestaw zawiera:

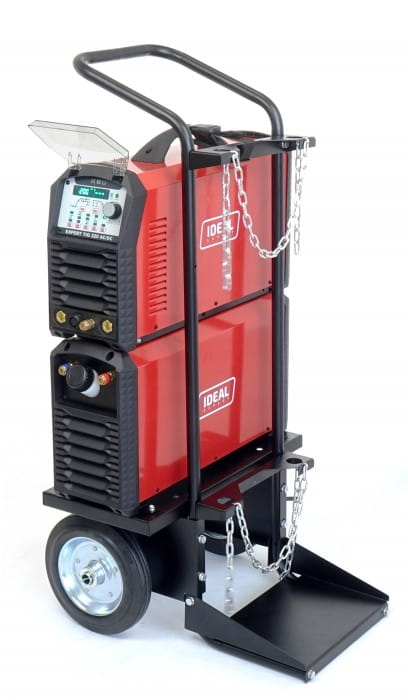

• urządzenie EXPERT TIG 220 AC/DC PULSE W
• uchwyt spawalniczy TIG 18 ze zdalną regulacją o długości 4 metry
• przewód elektrodowy MMA o długości 3m
• przewód masowy o długości 3m

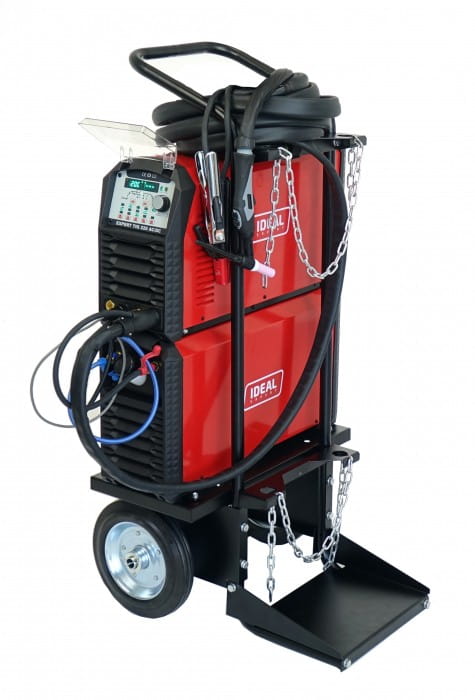

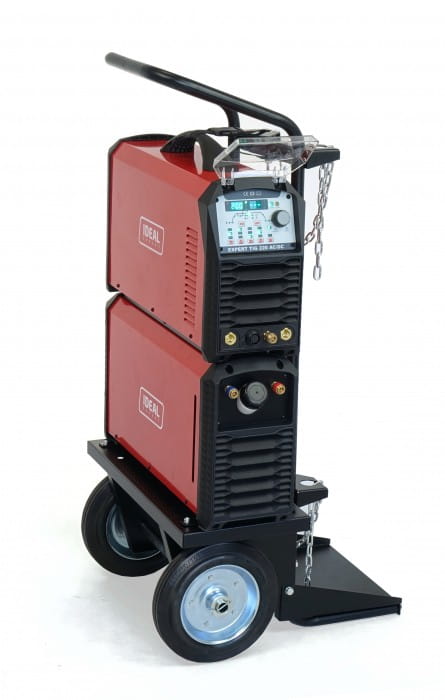

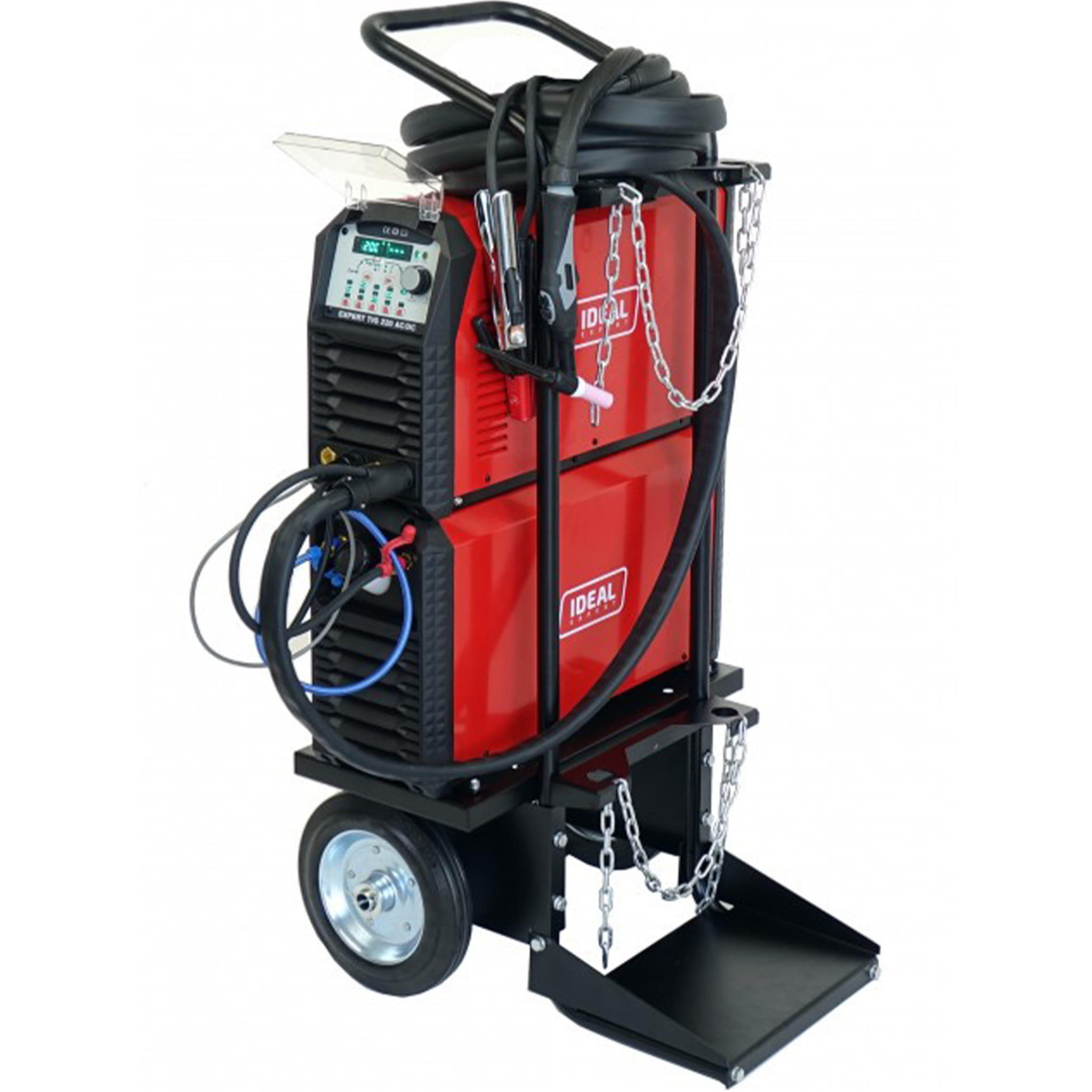

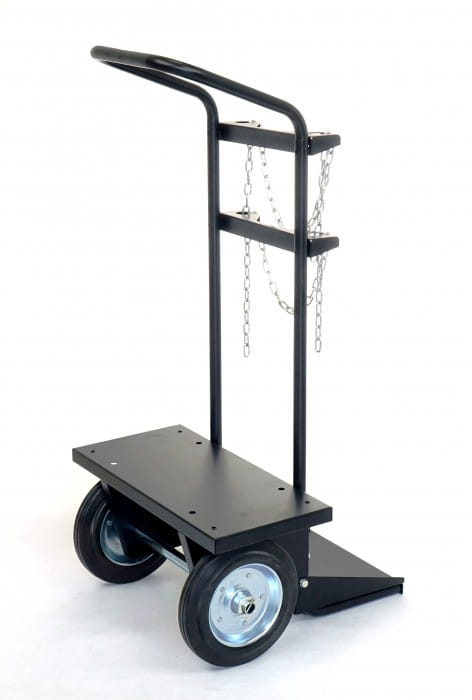

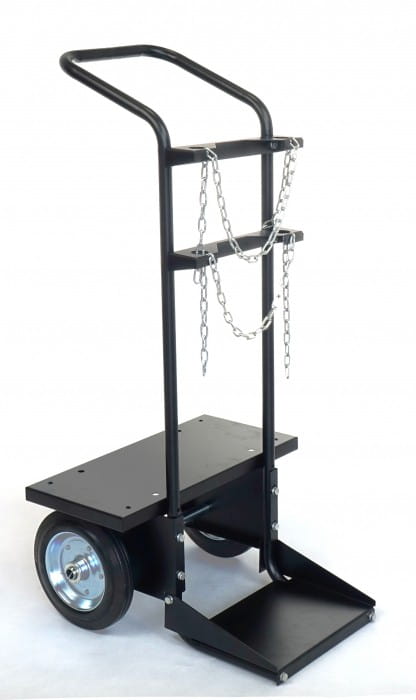

• wózek przechyłowy wraz z chłodnicą.
