Dane techniczne

• Kod: 104 506
• Typ urządzenia CHARGE: 400
• Napięcie zasilania [V]: 230
• Pobór prądu [A]: 4,5
• Napięcie prądu ładowania [V]: 12/24
• Prąd ładowania [A]:

12V: 5A / 10A / 20A / 40A

24V: 5A / 10A / 20A

12V: 40A 300 SEKUND (SZYBKIE ŁADOWANIE)

• Do akumulatorów o pojemności [Ah]: 7-500 Ah (12V) / 20-220 Ah (24V) konserwacyjnie wszystkie
• Wymiary [cm]: 29x18x32
• Waga [kg]: 3,4

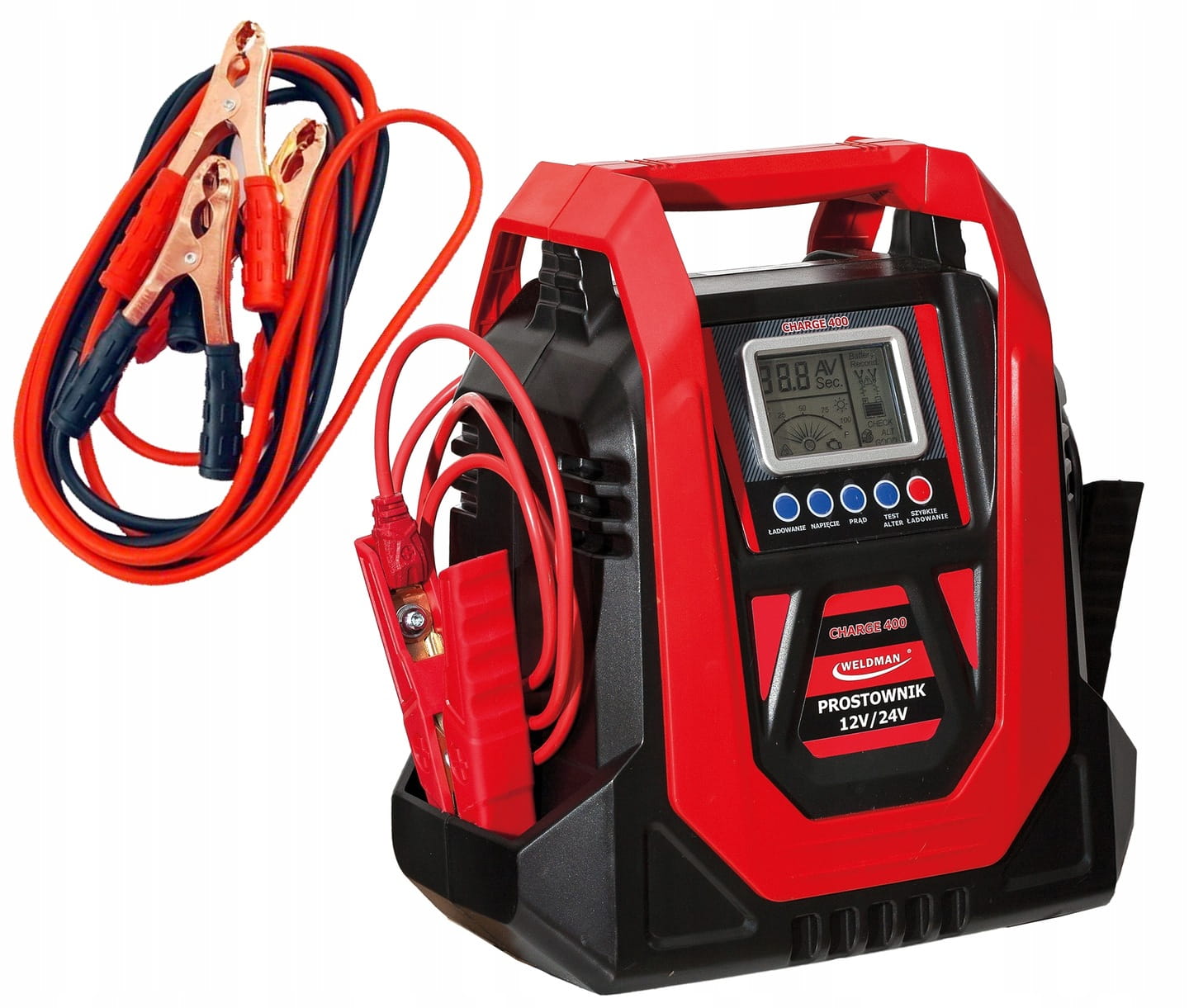

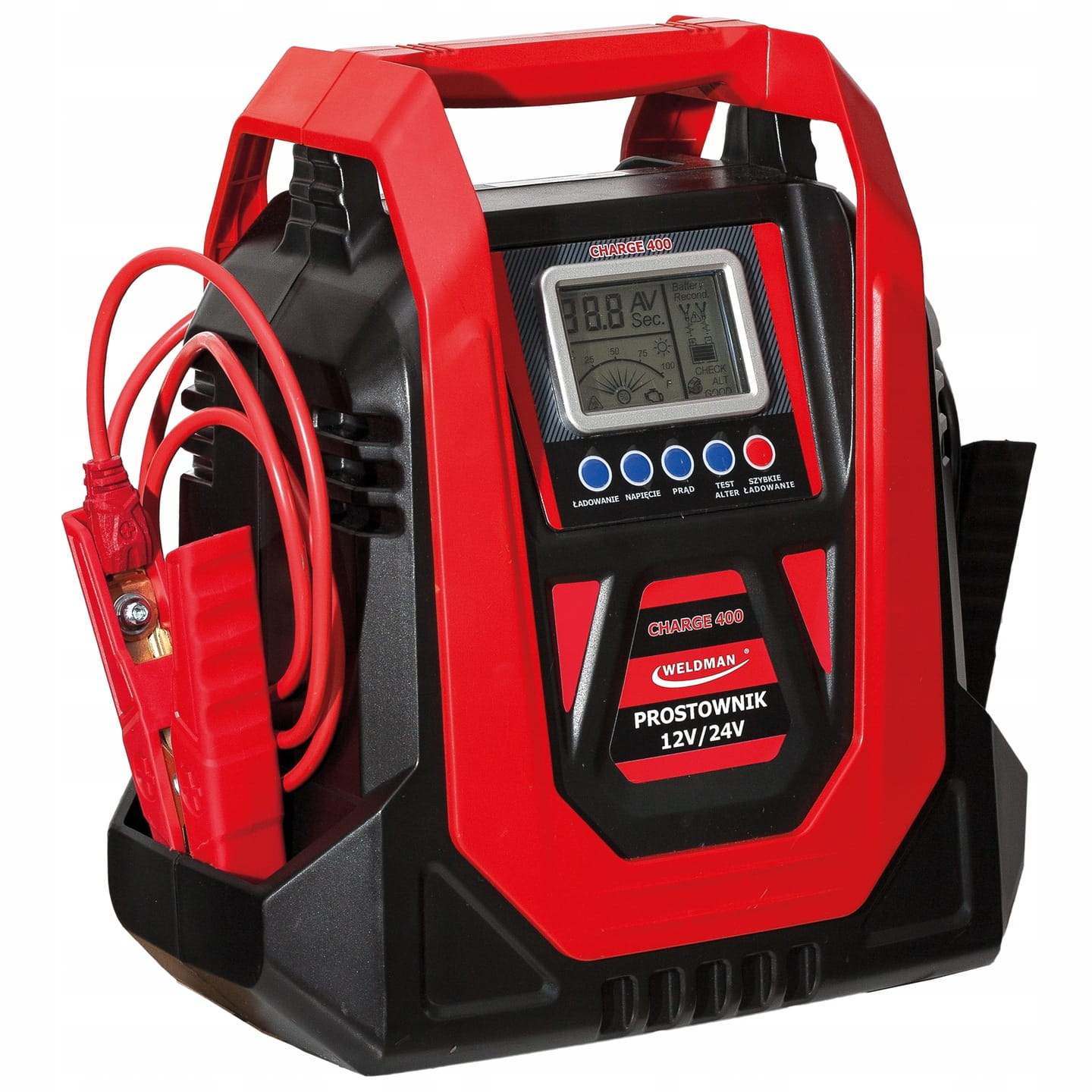

PROSTOWNIK WELDMAN CHARGE 400 12/24V

Czas ładowania akumulatora zależy od jego pojemności znamionowej i stopnia rozładowania.

Posiada zabezpieczenia: przed iskrzeniem, odwrotną polaryzacją, zwarciem, przegrzaniem i przeładowaniem.

8-stopniowy proces ładowania zapewnia uzyskanie optymalnych parametrów ładowania:

• – DIAGNOSTYKA: analiza akumulatora, jego stanu naładowania oraz poprawności połączeń pomiędzy akumulatorem i prostownikiem
• – ODSIARCZANIE: rozpoznanie zasiarczonego akumulatora, ładowanie prądem pulsującym o niskim napięciu i wysokim natężeniu umożliwia usunięcie siarczanu z płytek akumulatora, dzięki czemu zostaje przywrócona jego początkowa pojemność
• – ANALIZA: sprawdzenie czy akumulator nie jest uszkodzony i czy może przyjąć prąd ładowania – zapobiega ładowaniu uszkodzonego akumulatora;
• – MIĘKKI START: jeśli akumulator nie jest uszkodzony rozpoczyna się ładowanie prądem o stosunkowo niskim natężeniu (ok 15%), stopniowo zwiększając jego wartość
• – ŁADOWANIE ZASADNICZE: ładowanie prądem maksymalnym o stałym natężeniu o wartości regulowanej automatycznie w zależności od stanu naładowania akumulatora, do czasu osiągnięcia 80% pojemności akumulatora
• – ŁADOWANIE KOŃCOWE: ładowanie prądem o malejącym natężeniu i stałym napięciu do osiągnięcia 100% pojemności akumulatora
• – ŁADOWANIE IMPULSOWE: ładowanie poprzez niewielkie impulsy prądu ładowania
• – KONSERWACJA: monitorowanie napięcia akumulatora i utrzymywanie optymalnego naładowania na poziomie 95-100% pojemności poprzez impulsy prądu ładowania w przypadku rozpoznania obniżenia podanej wartości

Prostownik posiada 9 trybów pracy:

Tryb Wyświetlacz Wyjaśnienie

CHARGE 12V 5A - wyświetlacz (1) wskazuje parametry prądu ładowania

wskazanie stopnia naładowania akumulatora na ikonie (4)

• Podłączenie do akumulatora 12V, wartość prądu ładowania 5 A ustawiona domyślnie.
• Tryb zalecany do ładowania akumulatorów 12V WET/GEL/MF/EFB/AGM o pojemności 10-150 Ah.
• CHARGE 12V 10A - wyświetlacz (1) wskazuje parametry prądu ładowania

wskazanie stopnia naładowania akumulatora na ikonie (4)

• Podłączenie do akumulatora 12V, wartość prądu ładowania 10 A osiągamy naciskając przycisk PRĄD.
• Tryb zalecany do ładowania akumulatorów 12V WET/GEL/MF/EFB/AGM o pojemności 40-300 Ah.
• WELDMAN CHARGE 400 4
• CHARGE 12V 20A - wyświetlacz (1) wskazuje parametry prądu ładowania

wskazanie stopnia naładowania akumulatora na ikonie (4)

• Podłączenie do akumulatora 12V, wartość prądu ładowania 20 A osiągamy naciskając przycisk PRĄD.
• Tryb zalecany do ładowania akumulatorów 12V WET/GEL/MF/EFB/AGM o pojemności ≥ 60 Ah.
• CHARGE 12V 40A - wyświetlacz (1) wskazuje parametry prądu ładowania

wskazanie stopnia naładowania akumulatora na ikonie (4)

• Podłączenie do akumulatora 12V, wartość prądu ładowania 40 A osiągamy naciskając przycisk PRĄD.
• Tryb zalecany do ładowania akumulatorów 12V WET/GEL/MF/EFB/AGM o pojemności ≥ 120 Ah.
• CHARGE 24V 5 A - wyświetlacz (1) wskazuje parametry prądu ładowania

wskazanie stopnia naładowania akumulatora na ikonie (4)

• Podłączenie do akumulatora 24V, wartość prądu ładowania 5 A ustawiona domyślnie.
• Tryb zalecany do ładowania akumulatorów 12V WET/GEL/MF/EFB/AGM o pojemności 10-150 Ah.
• CHARGE 24V 10A - wyświetlacz (1) wskazuje parametry prądu ładowania

wskazanie stopnia naładowania akumulatora na ikonie (4)

• Podłączenie do akumulatora 24V, wartość prądu ładowania 10 A osiągamy naciskając przycisk PRĄD.
• Tryb zalecany do ładowania akumulatorów 12V WET/GEL/MF/EFB/AGM o pojemności 40-300 Ah.
• CHARGE 24V 20A - wyświetlacz (1) wskazuje parametry prądu ładowania

wskazanie stopnia naładowania akumulatora na ikonie (4)

• Podłączenie do akumulatora 24V, wartość prądu ładowania 20 A osiągamy naciskając przycisk PRĄD.
• Tryb zalecany do ładowania akumulatorów 12V WET/GEL/MF/EFB/AGM pojemności≥ 60 Ah.
• 12V 40A BOOST - wyświetlacz (1) odlicza czas 300 sekund, po upływie w/w wskazuje wartość 000
• po zakończeniu ładowania funkcją wyświetlacz wskazuje „END”
• wskazanie stopnia naładowania akumulatora na ikonie (4)

Tryb SZYBKIEGO ŁADOWANIA

Podłączenie do akumulatora 12 V, naciskając przycisk SZYBKIE ŁADOWANIA wybierzemy funkcję szybkiego ładowania, która umożliwi naładowanie prądem max 40 A akumulatora o pojemności≥60 Ah 12V WET.GEL/MF/EFB/AGM w czasie ok 5 min

12V ALTERNATOR CHECK na wyświetlaczu pojawi się ikona uruchomienia funkcji a następnie poprawnego stanu alternatora: lub niepoprawnego stanu alternatora: miga Ikona
